產品應用:

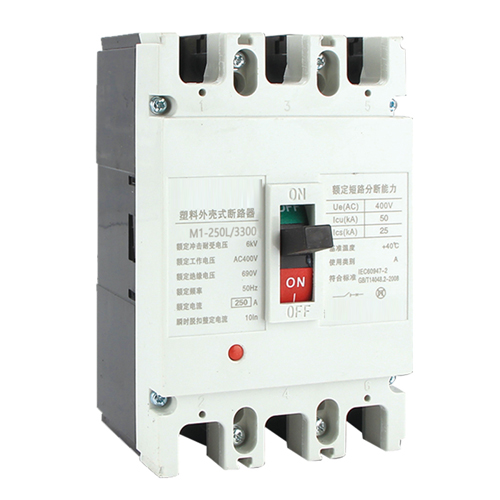

XHDM1-250交流塑殼斷路器是采用創新技術研制生產的產品。額定絕緣電壓800V,用于交流50Hz、額定工作電壓交流400V及以下額定工作電流1600A以下的電動機不頻繁轉換和啟動的電路。產品配備過流、短路和欠壓保護裝置,可防止電路和供電單元損壞。產品符合IEC60947-2標準。
工作條件:
1、海拔不超過2000m;
2、環境溫度在-5℃至+40℃之間;
3、能承受潮濕空氣的影響;
4、耐受煙霧、鹽霧的影響;
5、耐霉菌的影響;
6、最大 溫度為22.5℃;
7、在船舶正常振動情況下工作性能可靠;
8、在地震條件下工作可靠;
9、工作在無爆炸性、無足以腐蝕金屬的電介質、無破壞絕緣的氣體和導電塵埃的介質中;
10、工作場所不受雨雪侵襲;
工作條件:
1、按產品極數分為二極(100A、225A)、三極(XHDM1-800無四極),四極斷路器的中性極(N極)有四種;
TypeA:N極不帶過流脫扣器,一直相連,不與其他三極一起動作通斷。
B型:N極不帶過電流脫扣器,可與其他三極聯動;
C型:N極固定有過流脫扣器,可與其他三極動作;
D型:N極固定有過電流脫扣器,一直相連,不與其他三極一起作用通斷。
2、按產品額定電流分類:
XHDM1-63:(6),10A,16A,20A,25A,32A,40A,50A,63A,(6A無過載保護);
XHDM1-125:(10)、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A;
XHDM1-250:100A、125A、140A、160A、180A、200A、225A、250A;
XHDM1-400:225A、250A、315A、350A、400A;
XHDM1-630:400A、500A、630A;
XHDM1-800:630A、700A、800A;
3、按接線方式分為接線前部、接線后部、插入式。
4、按過電流脫扣器型式分為熱力磁(二元)型和磁(瞬時)脫扣器。
防護特性:
斷路器的熱力學特性提供了反時限特性,而磁脫扣器的瞬時動作如表1(配電斷路器)和表2(電動機保護斷路器)所示。
規格:
| 額定框架電流 (A) | 額定電流(A) | 額定工作電壓(V) | 額定絕緣電壓 (V) | 額定極限短路分斷能力 KA 400V | 額定運行分斷能力 KA 400V | 外形尺寸 | 安裝尺寸(接線前) | ||||
M1-63L | 63 | 6,10,16,20,25,32,40,50,63 | AC400V | AC500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | 3.5 |
M1-63M | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
M1-125L | 125 | 10,16,20,25,32,40,50,63,80 ,100 ,125 | AC690V | AC800V | 35 | 22 | 150 | 92 | 68 | 30 | 129 | 4.5 |
M1-125M | 50 | 35 | 150 | 92/122 | 86 | |||||||
M1-125H | 85 | 50 | ||||||||||
M1-250L | 250 | 100,125,140,160,180,200,225,250 | AC690V | AC800V | 35 | 22 | 165 | 107 | 86 | 35 | 12 | 3.5 |
M1-250M | 50 | 35 | 165 | 107/142 | 86 | |||||||
M1-250H | 85 | 50 | ||||||||||
M1-400L | 400 | 225,250,315,350,400 | AC690V | AC800V | 50 | 35 | 257 | 150/198 | 105 | 44 | 194 | 7 |
M1-400M | 65 | 42 | 257 | 150 | 106.5 | |||||||
M1-400H | 100 | 65 | ||||||||||
M1-630L | 630 | 400,500,630 | AC690V | AC800V | 50 | 35 | 270 | 182/240 | 110 | 58 | 200 | 7 |
M1-630M | 65 | 42 | 270 | 182 | 110 | |||||||
M1-630H | 100 | 65 | 275 | 210 | 115.5 | 70 | 243 | 7 | ||||
M1-800M | 800 | 630,700,800 | AC690V | AC800V | 75 | 50 | 275 | 210 | 115.5 | 70 | 243 | 7 |
M1-800H | 100 | 65 |
