適用范圍

XHDW1萬能式斷路器（以下簡稱斷路器），適用于交流 50Hz，額定工作電壓不高于690V，額定工作電流至 6300A 及以下的配電網絡中，用來分配電能、保護線路及電源設備，使其免受過載、欠電壓、短路、單相接地等故障的危害。斷路器采用具有精確選擇性保護和多功能的智能控制器，保護功能齊全，特別適用于需要提高供電可靠性，避免不必要停電的配電網絡中。其中 bse5（H 型）智能控制器帶有通訊接口，便于與現場總線連接，可實現“遙測”、“遙調”、“遙控”、“遙信”四遙功能，滿足控制自動化的要求。

斷路器具有隔離功能，符號為“符號”

斷路器可派生產品 CBI-Y 級斷路器，符號為“ 符號.jpg”符合 GB14048.2 附錄 L 要求。

正常工作條件和安裝條件

1、周圍空氣溫度上限值不超過 +40℃，下限值不低于 -5℃。24h 的平均值不超過 +35℃。

2、海拔：安裝地點海拔不超過 2000 米。

3、大氣條件：空氣相對濕度在最高溫度為 +40℃時不超過 50%，在較低溫度下可以允許有較高的相對濕度，

例如：20℃時濕度為 90%，對由于溫度變化偶爾產生的凝露應采取特別的措施。

4、污染等級：3 級。

5、安裝類別：斷路器主電路及欠壓脫扣器線圈、電源變壓器初級線圈的安裝類為 IV，其余輔助電路，控制電路安裝類別為 III。

6、使用類別：B 類。

7、安裝條件：斷路器應按照說明書的安裝要求安裝，斷路器的垂直傾斜度不超過 5°。

分類

1、按安裝方式分：固定式；抽屜式。

2、按操作方式分：電動操作；手動操作（檢修、維護用）。

3、按極數分：三極、四極。

4、智能型過電流控制器按性能分：bse3（L 型：經濟型）；bse4（M 型：普通型）；bse5（H 型：通訊用）三種類型控制器。

bse3（L 型）：采用編碼開關和撥動開關整定方式，具有過載長延時、短路短延時、瞬時、接地等四段保護特性外，還具有負載電流光柱顯示、故障狀態記錄、試驗功能、各種報警信號輸出等。適用于一般工業應用場合。

bse4（M 型）：采用數碼顯示和按鈕整定方式，除具有 bse3 全部功能外，還具有保護特性域值范圍寬、輔助功能齊全的特點，可用于大部分要求較高的工業應用場合。

bse5（H 型）：除具有 bse4 功能外，控制器還可通過 RS485 接口來實現遙測、遙調、遙控、遙信的“四遙”功能，使用于網絡系統，通過上位機可集中監察和控制，滿足控制自動化的要求。

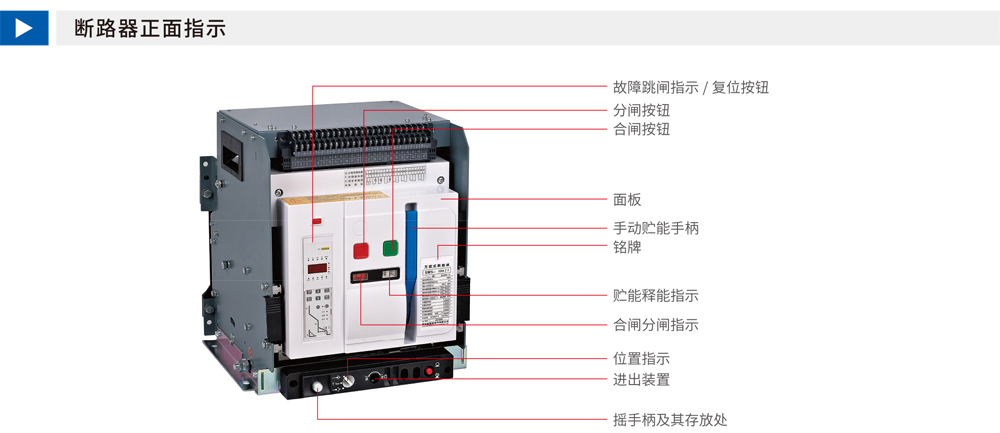

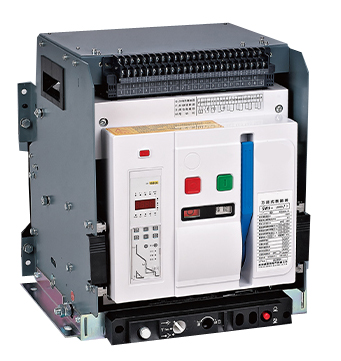

結構簡介及形式

產品結構

斷路器為立體布置形式，具有結構緊湊、體積小的特點。觸頭系統封閉在絕緣底板內，且每相觸頭用絕緣板隔開，形成一個個小室， 而智能型控制器、手動操作機構、電動操作機構依次在其前面并形成各自獨立的單元，如其中某一單元損壞，可將其整體拆下更換新的。

抽屜式斷路器由插入式斷路器本體與抽屜座組成，抽屜座內的導軌能推進拉出，抽屜式斷路器本體座落于這一導軌進出抽屜，通過抽屜式斷路器本體上的母線與抽屜上的橋式觸頭的插入來聯結接通主回路。

抽屜座具有三個工作位置：“連接”位置、“試驗”位置、“分離”位置。位置變更通過手柄的旋進旋出來實現。三個位置的指示通過抽屜座底座橫梁上的指針顯示，也可在接線端子上輸出觸點信號（用戶選裝）。當處于“連接”位置時，主回路和二次回路均接通；

當處于“試驗”位置時，主回路斷開并有絕緣板隔開，僅二次回路接通，可進行一些必要的動作試驗；當處于“分離”位置時，主回路和二次回路全部斷開，并且抽屜式斷路器具有機械聯鎖裝置，斷路器只有在“連接”位置或“試驗”位置才能使斷路器閉合，而在“連接”與“試驗”的中間位置斷路器不能閉合。

安裝方式

固定式、抽屜式

傳動方式

電動機傳動、手動

智能控制器形式

L 型 (bse3)：采用編碼開關和撥動開關整定方式，具有過載長延時、短路短延時、瞬時、接地等四段保護特性外，還具有負載電流光柱顯示、故障狀態記錄、試驗功能、各種報警信號輸出等、適用于一般工業應用場合。

M 型 (bse4)：采用數碼顯示和按鈕整定方式，由于保護特性域值范圍較寬，輔助功能較全，是一種多功能型，可用于大部分要求較高的工業應用場合。

2M 型 (bse4- Ⅱ )：除具有 M 型的功能外，還具有功能表顯示。

3M 型 (bse4- Ⅲ )：除具有 2M 型的功能外，采用液晶屏顯示。

2H 型 (bse5)：（數碼管顯示）可具有 2M 型的功能，同進該種控制器可通過網卡或接口轉換來實現遙測、遙調、遙控、遙信的“四遙”功能，適用于網絡系統，通過上位機可集中監察和控制。

3H 型 (bse5- Ⅱ )：（液晶顯示）電流、電壓顯示和通訊功能為基本配置。

L 型和 M 型控制器無通訊接口，H 型（數碼管顯示）控制器功能表和信號觸點單元為基本配置，接口為 RS485，數據傳輸協議為 MODBUS，不需另選，L 型控制器無發電機保護，無負載監控功能，無電流表和功能表功能，短延時為定時限特性。

控制器的其它功能

熱記憶特性

反復過載可能引起導體發熱，控制器因過載或短延時等故障延時動作后，具有模擬雙金屬片的熱效應的功能，過載能量 30min 釋放完畢，短延時能呈 15min 釋放完畢。在此期間閉合的斷路器若再次發生過載或短延時，則延時動作的時間縮短，可以使線路和設備得到較好的保護?？刂破鲾嚯姇r自動清除積累熱效應，該功能可根據需要關斷。

短延時特性

該特性可以有兩種工作方式：方式一是定時限特性，故障電流大于短延時電流整定值時，控制器按整定的時間延時動作，與電流的大小無關；方式二是定時限＋反時限特性，當電流較小時（指 Ir2 ≤ I ＜ 8Ir1），按反時限特性保護；延時動作的時間與實際電流的平方成反比關系，電流越大延時時間越短。當電流較大時 (I ＞ Ir2 且 I ≥ 8Ir1), 采用定時限特性。

負載監控保護

負載監控有兩種方式，一般清況下建議 ILC1 ＞ ILC2。 方式一可以監控兩路負載，當斷路器的運行電流大于整定值時，按反時限特性延時動作，由控制器發出訊號，通過中間繼電器可以切斷負載，以保證主系統供電。 方式二僅監控一路負載，當運行電流大于 ILC1 時，控制器延時動作并發出訊號切端負載。當電流詼復正常，小于 ILC2 時，控制器固定延時 60S 后再發出訊號接通已分?jǐn)嗟呢?fù)載。

MCR 接通分?jǐn)嗪湍M脫扣保護

本控制器具有 MCR 接通分?jǐn)嗪湍M脫扣保護功能可供用戶選擇，這兩種方式均為瞬時動作。 它們均由硬件（而不是 MCU) 處理后發出脫扣動作，模擬脫扣的整定值較高，一般為控制器瞬動保護域值的最大值 (50KA/65KA), 在控制器工作期間一直起作用，一般作為后備。MCR 功能的整定值較低，一般為 10KA, 此功能只在控制器上電的瞬間（約 30ms) 起作用，正常閉合運行期間不起作用。 此功能可以根據用戶的需求選定。

單相接地保護特性

單項接地保護是指故障電流在幾百安培以上的金屬性接地保護，—般用于中性點直接接地系統?？刂破饔袃煞N接地保護方式，第—種是差值型 (T)，控制器檢測三相電流和中性極電流的矢量和進行保護。根據斷路器的極數分為 3PT, 4PT, (3P+N)T 等三種形式，分別見圖 2、圖 3、圖 4。 第二種方式為地電流型 (W), 控制器通過—個附加電流互感器檢測 N 線與 PE 線之間的電流進行保護，如圖 5 所示。

自診斷功能

智能控制器的自診斷功能主要用于對控制器自身的工作狀態和運行環境進行檢測和保護。其報警接點需要與斷路器的輔助觸點（常開）串聯使用。該接點在控制器未上電前是常閉，正常工作時為常開，—旦自診斷故障出現時轉為常閉。

①、環境溫度監測：當環境溫度超過 80±5° C 時，控制器顯示 "E" , 發出故障訊號。

②、MCU 或 E2PROM 發生故障時，控制器顯示“E2” , 發出故障訊號。

③、拒動報警：控制器發出脫扣指令后，若斷路器拒動，則再次發出脫扣指令，如斷路器仍拒動，則顯示 E3 并輸出接點訊號。

④、電源監視：當控制器閉合運行時，—旦 MCU 工作電源出故障，則輸出接點信號報警。

電流表功能

在數碼管上顯示主回路的最大相電流，在按動『選擇』鍵時，顯示指示燈所在相的電流。

在數碼管上顯示主回路的最大線電壓，在按動『選擇』鍵時，顯示指示燈所在線電壓（按用戶要求選裝）。

整定功能

按動『設定』整定功能鍵『＋』、『－』鍵可以按用戶要求整定所需的電流和延時時間，在達到所需的電流或延時時間后再按『貯存』鍵，即能符合用戶的整定電流及延時動作時間，詳見安裝、調試部分的內容。

試驗功能

按動『設定』功能鍵及『＋』、 『－』鍵，選擇所需要的電流值，再按試驗鍵，進行『脫扣』或『不脫扣』試驗，詳見安裝、 調試部分的內容。

通訊接口功能

控制器具有通訊接口功能，能和計算機聯網傳輸斷路器的運行情況信息，并可用計算機對斷路器進行遙控、 遙測。
