產品概述

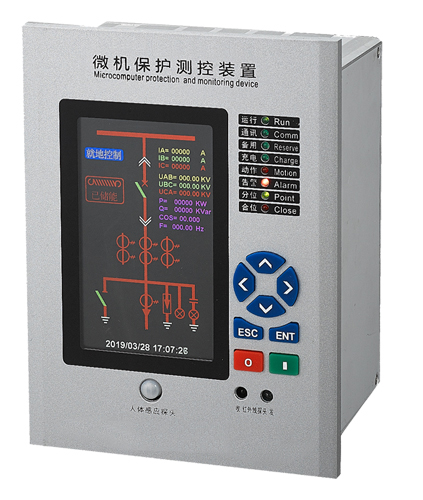

XHD-800R系列彩屏微機保護裝置是專門針對于箱變、環網柜、小型開關柜等系統應用而開發,可以集成于斷路器或負荷開關+熔斷器柜中使用。具有多種動作特性曲線的相電流保護、零序過流保護及外部接點直接跳閘功能,可應用于母線、線路、配電變壓器、電動機、電容器等保護場合。
功能配置
保護功能 | 低壓閉鎖電流速斷保護 |
低壓閉鎖定限時電流速斷保護 | |
任壓閉鎖定時限過電流保護 | |
反時限過電流(一般、非常、極H) | |
零序過流告警和跳閘〔小接地系統) | |
低電壓保護 | |
零序過電壓保護 | |
過負荷保護 | |
相間充電保護 | |
PT斷線 | |
方向過流 | |
過電壓保護 | |
負序過流保護 | |
非電量保護 | |
遙測遙信 | 31、3U、P、Q、cosΦ、F、Pt、Qt、13路遙信量 |
事件記錄 | 保護事件 |
告警事件 | |
逼信變位事件 | |
操作記錄事件 | |
事故變位次數統計 | |
控制 | 就地/遠方分、合閘 |
遠方定值修改 | |
遠方保護投/退 | |
操作箱 | 防跳,分、合閘信號保持,分、合閘回路斷線告警 |
通訊 | 標配RS485;2踏以太網(選配) |
模擬量輸出 | 2路變送輸出4-20mA(選配) |
通用范圍 | 線路、饋線、變壓器、所用變、母聯保護、電容器保護單元 |
